一、产品简介

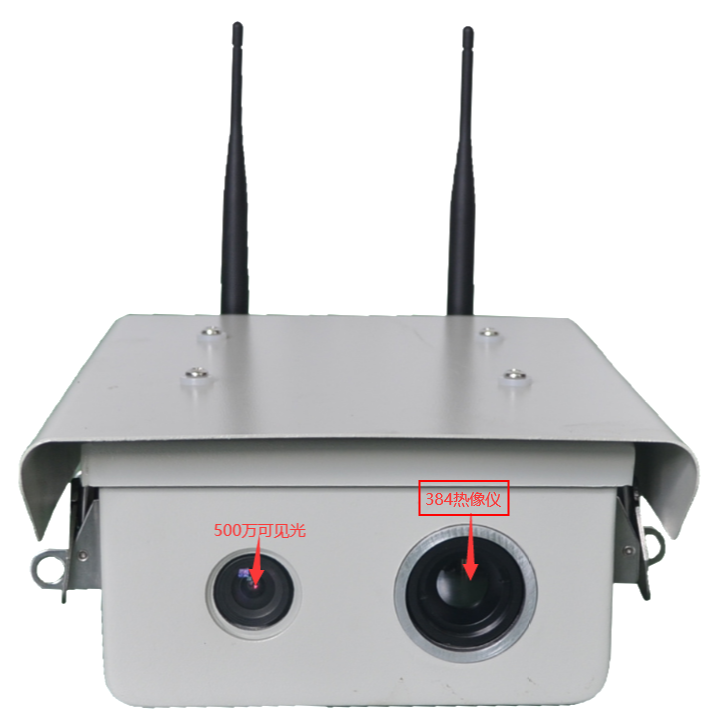

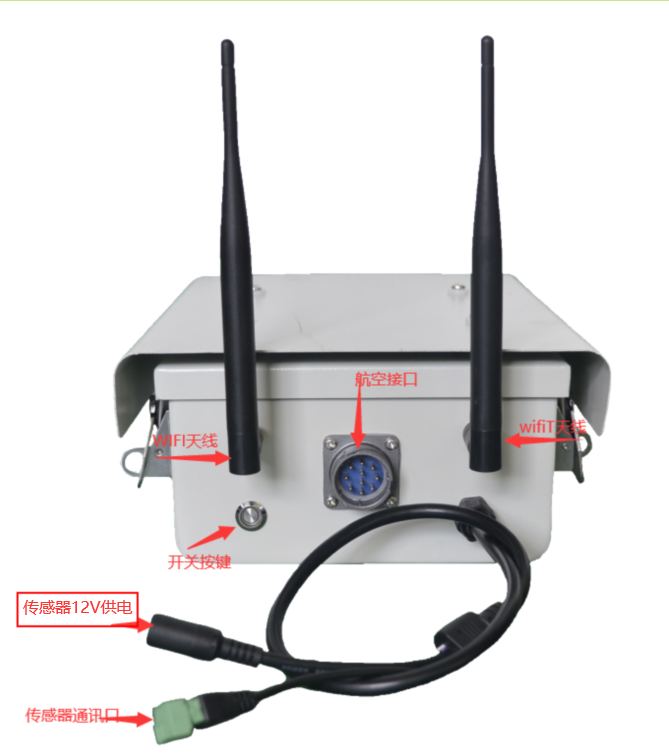

无线双光融合人体高精度测温仪，具有双光融合功能，可快速准确地分辨温度异常人员，可输出无线/有线网络信号，配合后台PC测温软件，可实现非接触快速大流量人体温度异常筛选功能，采用最新智能测温模型，无挡片成像方式，可以连续不间断对目标人群进行温度检测，测温精度可达±0.3°（配置黑体可达±0.1°-0.3°）。

双光模组通过网络图传连接PC，PC端安装测温软件，该软件可以连接热像和可见光视频，可以设置点和区域测温，区域内可自动追踪人员并显示温度，可配置超温报警，实现报警抓拍功能。

整个系统有网络热像仪、笔记本电脑和安装配件构成，操作简单，部署便捷。如下所示。

网络热像仪通过网络连接PC，PC端安装软件，该软件可以连接热像视频，可以显示最高温，中心点温度；可以设置区域，自动追踪人员并显示温度，可配置超温报警，实现报警抓拍功能，支持通过AV视频接口连接大屏显示器。

系统特点：

1.测温距离可达10米，测温精准，适合大环境使用。

2.支持有线/无线/中继多种联网方式，使用更便捷。

3.内置锂电池，可实现完全无线操作，更方便移动测温布控，减少布线困扰。

4.支持ONVIF协议支持连接网络录像机，CVBS视频输出支持接入大屏显示，支持外置报警输出。

5.热像无挡片技术设计，测温精度不受挡片发热影响。

6.双光功能，可见光监控画面清晰直观，利于帅选温度异常人员。

7.双光融合功能，可快速定位场景中异常温度的位置。

8.多种测温模式可选，内置温感/外置温感/黑体。

9.可设置多个点和区域。

10.区域具有多目标追踪功能及温度显示功能。

11.告警自动抓拍和告警声音提示。

12.告警温度可设置区间，可屏蔽与人体温度无关的高温目标。

13.支持前端机芯测温和后台软件测温两种模式。

二、产品规格

双光网络型热像仪

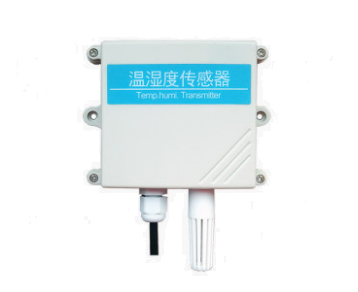

外置485温感

三、软件使用说明

我司提供的测温软件为绿色免安装软件，无需安装，需要win7以上系统运行，只需双击后缀名为exe的文件打开即可，建议把软件目录放在非系统盘下，报警图片和录像保存在软件的save目录下，以免系统盘出现空间不足。

本手册是根据当前发布软件编写，由于软件更新，修改和升级，可能造成操作手册描述的内容存在不准确或不完善的地方，尽请谅解。手册会定期更新，如有修改另行通知。

1.软件运行要求

1.1硬件要求

硬件标准要求：终端软件安装PC机硬件要求如下：

Ø CPU： 双核3.0GHz 以上

Ø 内存：DDR2 4G 以上

Ø 显卡：1GB显存以上

Ø 网卡：100M或更高速率

Ø 显示器分辨率：1920x1080及以上分辨率，支持宽屏显示器

提醒注意事项：

Ø 上述配置是保证系统正常运行的最低配置；

Ø 后台的处理能力取决于您所使用PC机的CPU、内存大小，配置越高，后台的处理能力越好；

1.2 软件要求

本软件的软件环境强制要求使用以下配置，以保证软件的正常运行：

Ø PC机系统要求：Windows7以上版本，如果您选择了其它操作系统，我们不保证您的正常使用。

Ø 安装Microsoft .NET Framework 4.6.2以上版本。

Ø 安装DirectX 9.0或更高版本，将硬件加速调到完全加速，开启DirectDraw、Direct3D、AGP纹理加速。

2.软件界面位置布局

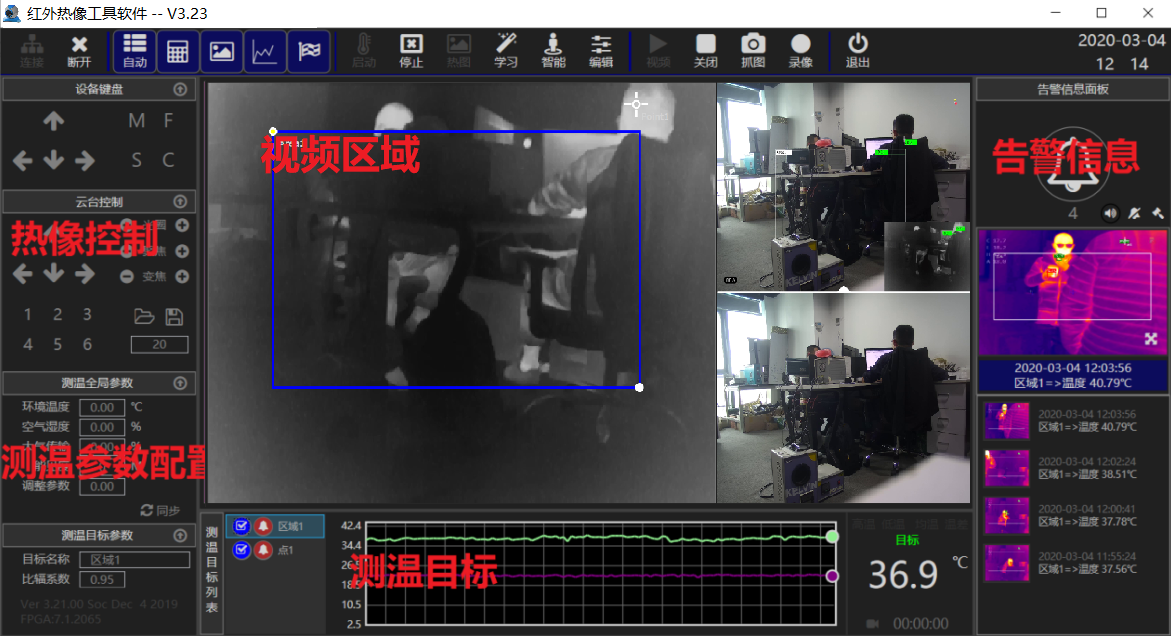

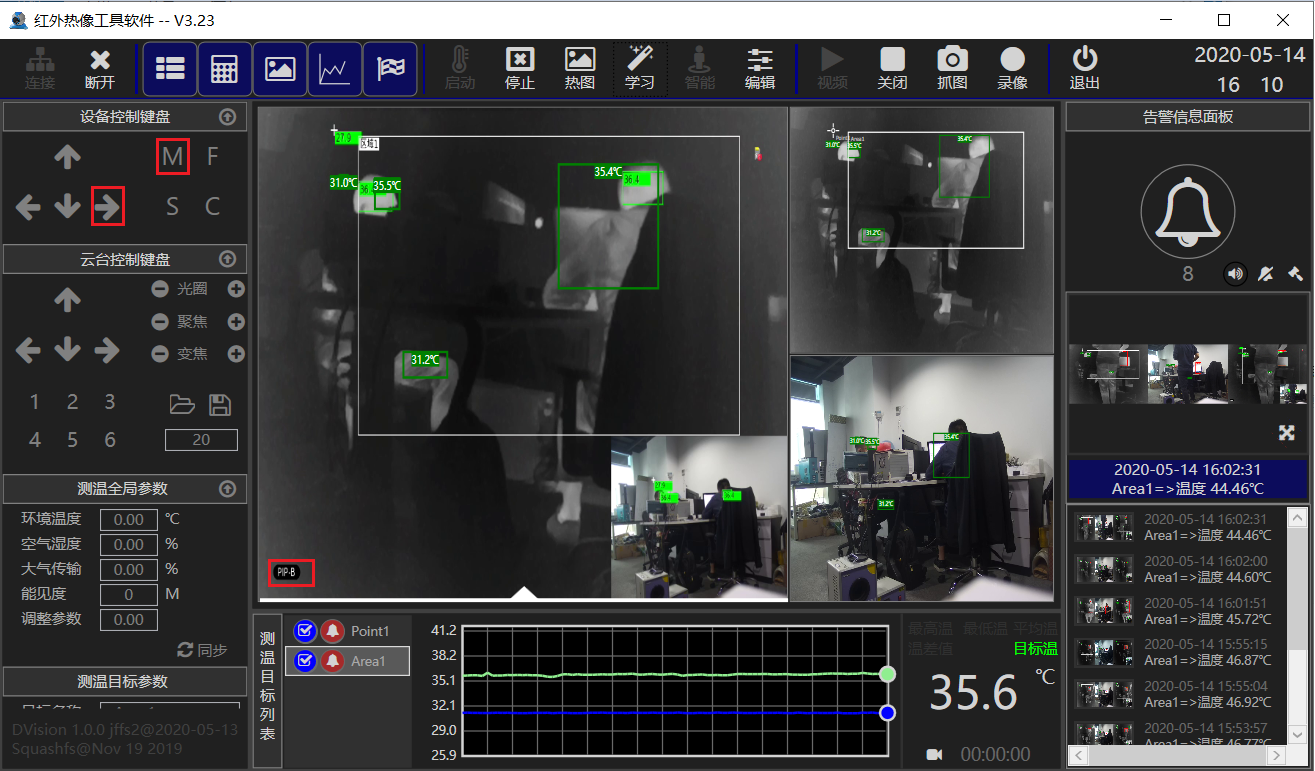

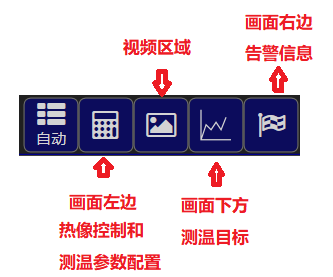

默认是自动布局，关闭自动布局，可以隐藏和拖动各个信息模块，视频模块，热像控制和测温参数模块，告警信息模块，测温目标模块。

3. 设备登入

3.1：设备通电并开启后，需要电脑打开 WiFi 搜索，默认无线信号名称（SSID）“Anwifi-XXXXXX”，密码“1234567890”，连上该 WiFi 热点（电脑IP地址获取方式默认为自动获取，手动设置必须把网段设置为“1”网段）。

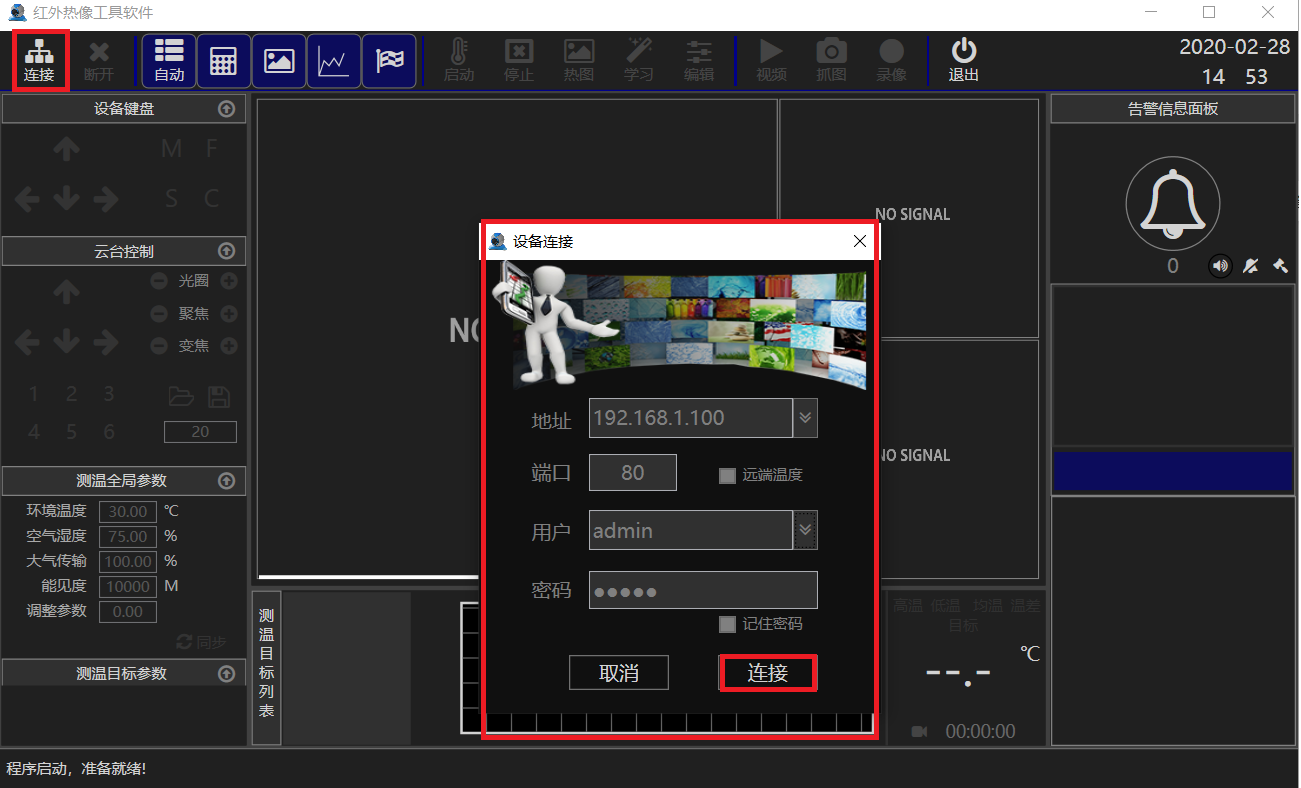

3.2：打开软件点击左上角连接，弹出对话框，输入IP地址（默认192.168.1.100）和用户名密码（都是admin），点击对话框的连接，连接设备。连接成功后系统会自动记录IP地址(软件没有关闭的情况下)，下次登入可以点击下拉箭头选择。

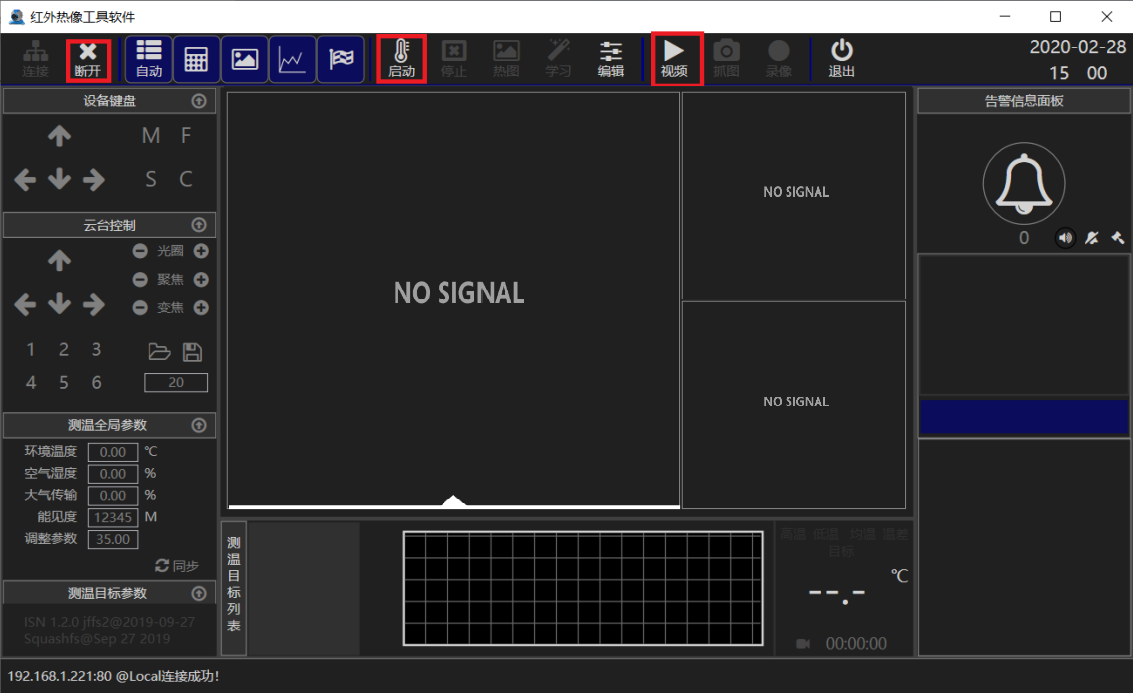

连接成功后，可看到“断开”变亮，首先点击“视频”，打开视频，然后打开“启动”，启动测温功能。

连接成功后即可看到视频和测温功能（该功能需要配置参数，参考下面说明）

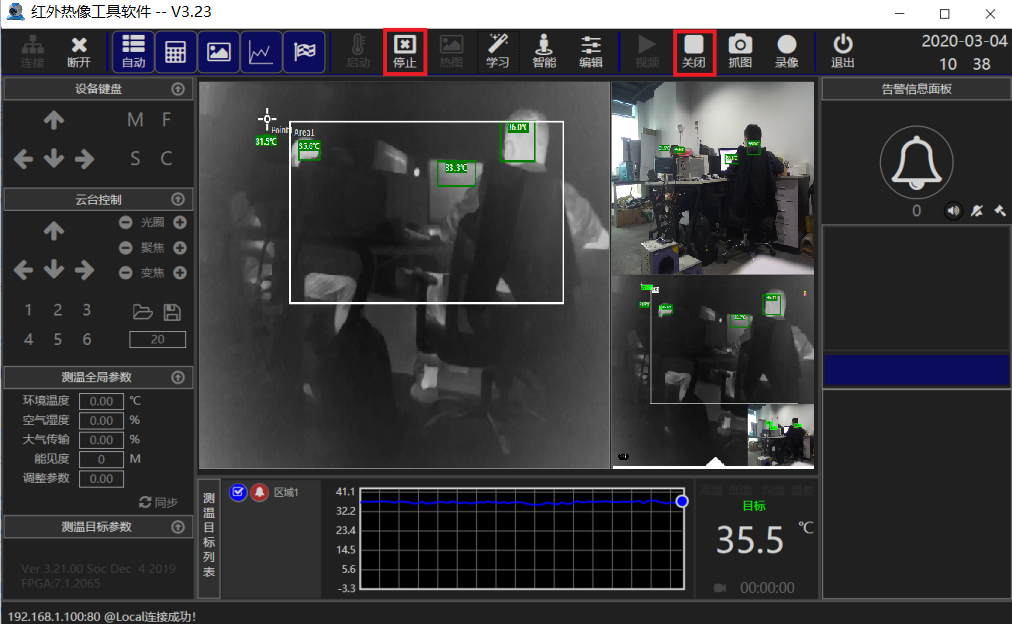

点击关闭按钮关闭视频，也可通过右键弹出对话框关闭；点击停止按钮关闭测温功能。双光有三个视频窗口，可以连接三路图像（右键该窗口选择打开即可），一路红外、一路可见光，一路双光融合图像，双光融合图像可以通过键盘切换画中画，单红外，单可见光等模式。

注：测温功能需要配置参考点和区域，测温区域只能在红外图像上配置，三路图像可以通过鼠标拖动互相调换位置。

4.环境温度参考点和测温区域设置

     此功能需要在系统参数设置勾选“允许配置”。

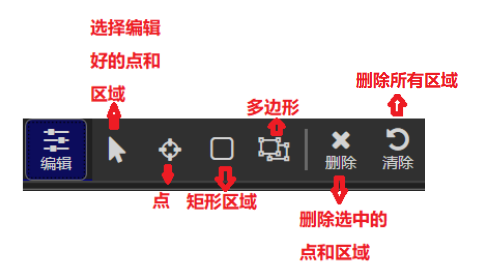

点击上方编辑，编辑热像画面的点和区域（再次点击编辑退出编辑），如下图，可以编辑三种图形，点、矩形和多边形，选择需要编辑的图形，鼠标左键在画面中编辑即可，多边形最后两点通过双击左键可以自动连接。通过选中点或区域名称，可以拖动点或区域位置，选中后也可通过删除按钮删除点或区域。

环境温度参考点设置：在画面上方选择一个温度参考点，参考点的位置不能是高温物体，如果是内置温感模式，选择画面上方任意一个位置，这个点的位置不要有高温物体（一般在左上角或右上角，也不要选择在最边上，两边留10像数的距离），在监控画面中，人员经过不会被遮挡。如果是外置温感模式，外置温感安装在监控画面中（安装在画面上方，建议左右上角），参考点选择在外置温感旁边，外置温感没有安装在画面中，参考内置温感的方法。如果采用黑体模式，选择参考点在黑体上，并且根据黑体温度设置温度（参考下面测温参数设置），如软件显示与黑体实际温度有1°左右的偏差，属于正常现象。

注：第一个配置的点是环境温度参考点，后续配置的点可以用于画面中某个点的测温，可以选择画面的任意位置。

测温区域设置：在画面中设置区域，可以是矩形，也可以是多边形。

注：设置的点和区域会自动保存。点和区域总共最多支持配置八个，区域建议一到二个即可，和计算机运算能力有关。

5.测温参数设置

      此功能需要在系统参数设置勾选“允许配置”。

设置好温度参考点，内置和外置温感模式无需在设置参数，黑体模式修改“参考数据”的温度为黑体的温度，其他参数无需配置，点击“同步”即可 。

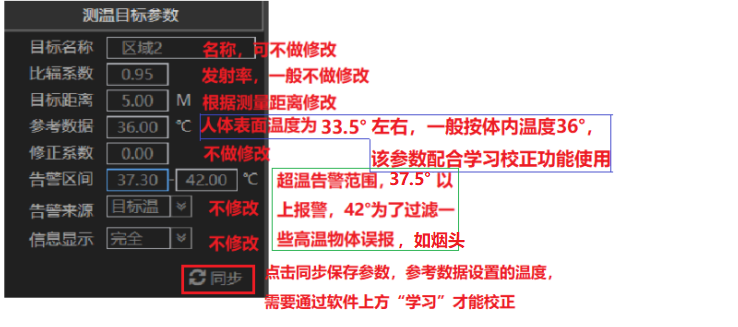

画好测温区域，保证人员在区域里通过，选中设置的区域（设置区域可以通过软件下方测温目标列表选择），进行该区域测温目标参数设置。区域可以配置多个，每个区域参数需单独设置。

注：人体表面温度实际只有33.5°左右，为了便于理解，可以通过学习校正（参考下面温度学习校正）人体体内温度36°为基准温，那么按37.5°为报警温度（一般按超过标准1.5°报警，可根据实际情况调整），具体和场景布置距离，环境温度等有关。软件会自动标识区域内的高温目标（一般是人脸）并显示温度，抓取高温目标的门限值参考下面系统参数设置。

区域参数的配置文件保存在软件目录cfg/设备IP地址如：192.168.1.100的文件夹里，名称为config.thermal。

6.温度学习校正

此功能需要在系统参数设置勾选“允许配置”。

开启测温功能后，才能进行温度校正学习，让一个正常体温的人(必须是同一个人)在区域各个位置移动（主要是人脸在区域各个位置移动，额头对着热像镜头），移动前点击软件上方学习按钮（图标转动的时候表示学习功能启动），当移动完成所有位置时，再次点击学习关闭学习状态，完成校正。校正温度设置在测温目标参数设置里的“参考数据"选项配置，修改好参考数据的温度数据，需要点击“同步”，每个区域单独设置。

注：如果按照人体表面温度显示，可不用学习功能。人体表面温度33.5°左右，可以配置35°以上报警。由于测试的是走动的人员，同一个人在不同位置（主要是监视角度有变化引起的）温度有变化属于正常，抬头低头造成不同角度的测温是有偏差的，不同个人之间也有温度偏差属于正常现象，一般在±0.5°属于正常范围，个别非发烧人员也会也较大偏差。

学习校正的配置文件保存在软件目录cfg/设备IP地址如：192.168.1.100的文件夹里，名称为calibrate.cache，如温度显示不正常，可手动删除重新学习。

7.智能学习

此功能需要在系统参数设置勾选“允许配置”。

为了保证长时间人体测温的稳定性，可以点击软件上方智能按钮开启/关闭智能学习功能（只有启动测温功能才能开启，底色为蓝色为开启），进行人体测温智能深度学习功能。一般不需要开启。远端测温不支持此功能。

8.告警信息

当有目标温度在设置的告警区间，软件会产生告警，软件右边会弹出告警信息，默认图片格式，也可点击软件右边设置进行配置，参考系统参数配置，告警信息保存可以选择图片或视频，图片可选热图和屏幕两种，录像也可选视频和热图。

告警可以手动关闭，在软件右边告警信息面板操作。

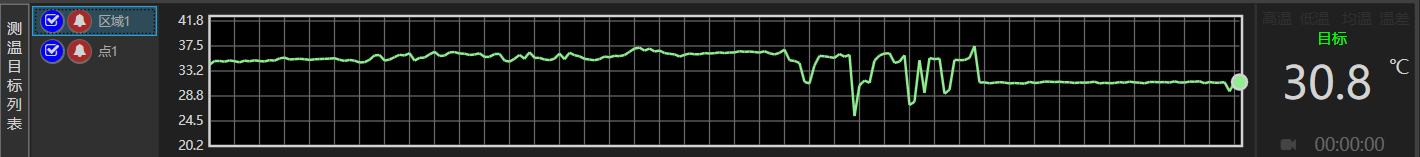

软件具有告警布防功能，默认打开，在软件下方测温目标列表，可以配置设置的区域的布防开关，还可以显示和隐藏热像视频中设置的测温点和区域。选中某个区域，下方可显示该区域的最高温及统计曲线。

注：报警是按屏幕截屏的方式保存图片的，报警图片保存在软件save/IP地址（设备IP地址，如：192.168.1.100）/日期（当前日期，如：2020-03-20）的文件夹里。

9.系统参数设置

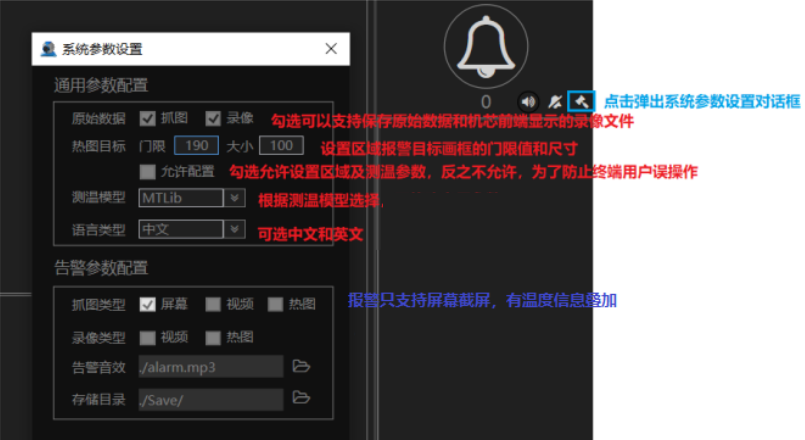

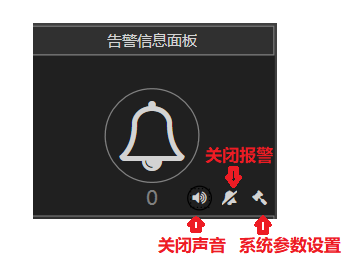

点击告警信息面板中的设置图标，如下图蓝框内，弹出系统参数设置对话框，如图目标用于设置抓取高温目标的门限和大小，对于人体测温检测目标一般选190，可以上下小范围调整，越小越灵敏，大小表示自动抓取高温目标的大小，100表示100个像数的大小（如10x10，5x20都是100像数），可以通过设置大小过滤小目标，根据场景监控距离设置。

允许配置用于是否用户是否允许配置区域和相关测温参数，一般配置好参数后，不勾选此项参数，防止终端用户误操作。此项参数生效只需断开和连接前端热像设备，不需要打开关闭软件。

测温类型根据设备采用的测温模型选择。

语言类型，本软件支持中文和英文界面，修好后点击确定立即生效。

告警参数配置是报警保存类型的选择及声音和保存目录的选择。报警抓图只支持屏幕截图，录像和热图抓拍不支持。

10.远端测温功能

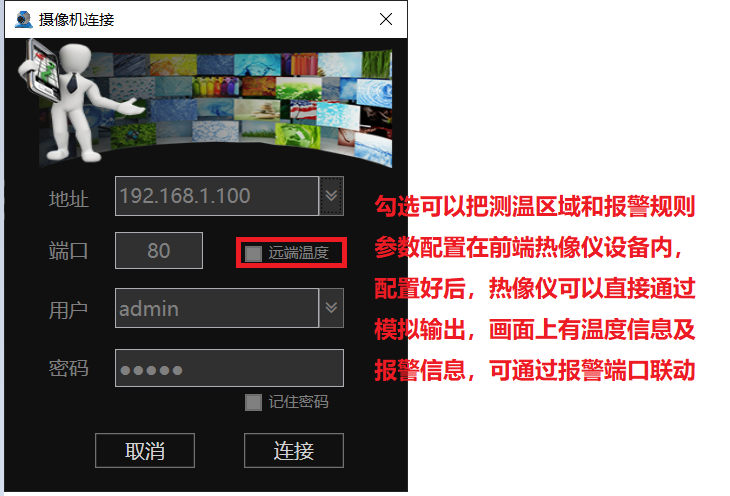

本软件支持接入具有前端测温功能的我司热像产品，登入设备的时候勾选远端测温即可（需要前端热像仪支持此功能），设置方法参考上面说明，配置成功后热像可以通过模拟输出连接监视器监控测温，监控画面可显示配置的区域及目标温度。产生告警，画面右上角会有报警图标，报警信号也可以通过热像报警输出口外接报警设备。

注：远端温度就是热像前端测温功能，最多配置总共六个点和区域，不支持多边形区域，区域和参数配置和软件测温操作一样。双光前端测温的输出是单红外，融合画面、单可见光、画中画模式可切换的。

四、系统部署

1.安装环境

选择一个室内坏境，通过三脚架或支架固定安装热像仪，如果使用外置485温感（温感485接口和热像的485接口连接，供电也可以和热像共用一个电源），场地有条件情况下，把外置485温感安装在热像画面的左上方或右上方。有些场地没有条件，可以把外置温感放置在三角架下。如果外置温感安装在画面中（等同于黑体的作用），环境温度的变化对测温精度度影响很小，设备会自动校正，如果安装在别处，画面中背景环境温度变化的话，会影响测温精度，如果测温精度下降，可手动重新校正温度。如果使用黑体，把黑体放置在监控画面中，一般选左右上方。

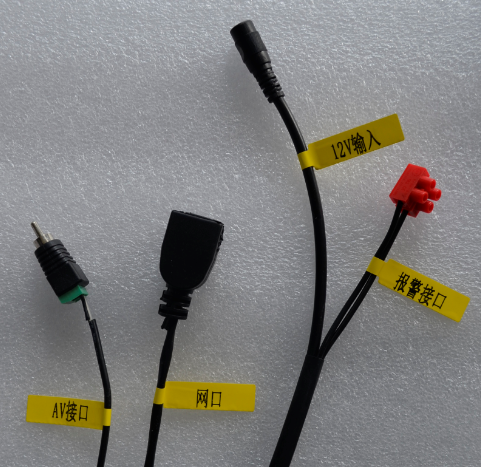

2.设备连接

安装好设备后，接通电源给设备上电，设备使用DC12V电源，用网络和电脑连接，如果设备带前端测温功能（参数配置还需要测温软件配置），则可以连接到监视器监控。在电脑上打开测温软件，连接设备，默认IP地址为192.168.1.100。注意电脑IP地址需要在同一个网段。

注：前端测温我们可以提供sdk和网络协议，便于客户接入自己的系统。

3.配置环境温度参考点

测温软件连接设备成功后，通过编辑功能点编辑功能，先配置一个参考点，设置点的位置是没有热源的背景，就是代表当前环境温度，一般在画面的右上方或左上方，如果485温感安装在画面中，就选择设置在温感旁边，不要选择点在温感上（温感本身也会发热，会影响测温精度）；如果是黑体，就把点设置在黑体区域，代表黑体的温度）；如果不用外置485温感和黑体，就不需设置。为了保持界面干净，这个设置的点可以隐藏。在测温目标列表，选中这个点，有个蓝色框，可以通过勾选隐藏和显示。

4.设置测温区域

设置好参环境温度参考点后，通过编辑功能图形（矩形和多边形）编辑功能设置人员监控区域，划好区域后，需配置该区域的测温目标参数，如需要按便于理解的人体体内温度36°作为参考，可以通过设置参考数据的温度为36°（设置好参数后点击“同步”，然后点击“学习”），报警温度就设置37.5-42度之间，然后点击上方学习（具体操作参考上面温度校正学习），校正该区域的人体温度，设置好之后软件会保存参数，下次重启无需设置，如果长时间监控出现偏差，可以重新校正。区域可以配置多个，每个区域参数需单独配置，根据实际场景需求设置。

5.配置告警参数

如果按人体表面温度监控，只需配置设置区域的距离和报警区间，一般建议报警高于人体温度1.5°，如人体表面温度为33.5°，设置35-42摄氏度之间的范围，可以屏蔽烟头等高温物体。设置完成后点击下方同步即可保存。

6.调试参数

设置好区域及参数，就可以开始测试，查看设置区域人员测温是否准确，是否误报，如有温度显示不正常，可重新学习校正。检查环境是否有干扰源，如取暖设备；如果正常，就可以开始监控使用，如检测到人员超温，系统会告警后抓图，图片可以软件右边区域查看。报警人员需通过体温计再次测试确认。

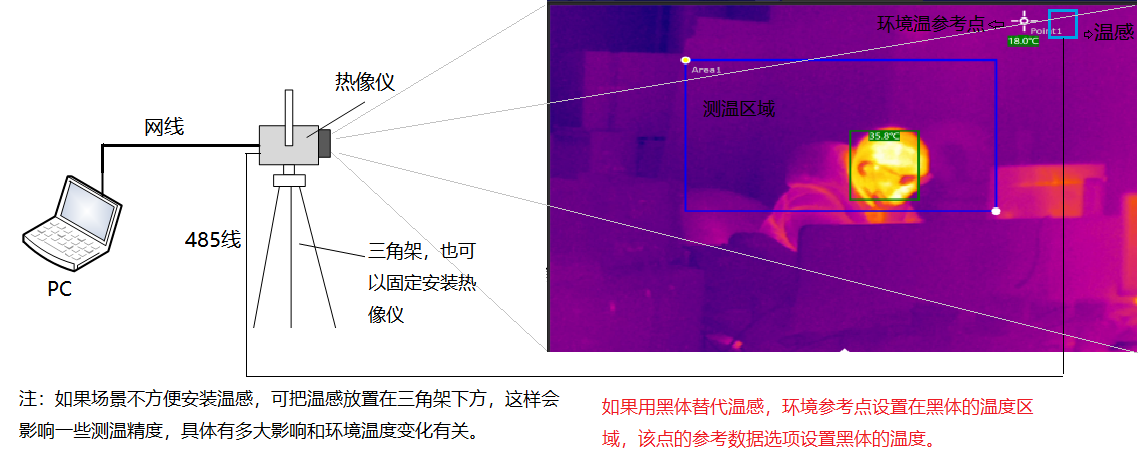

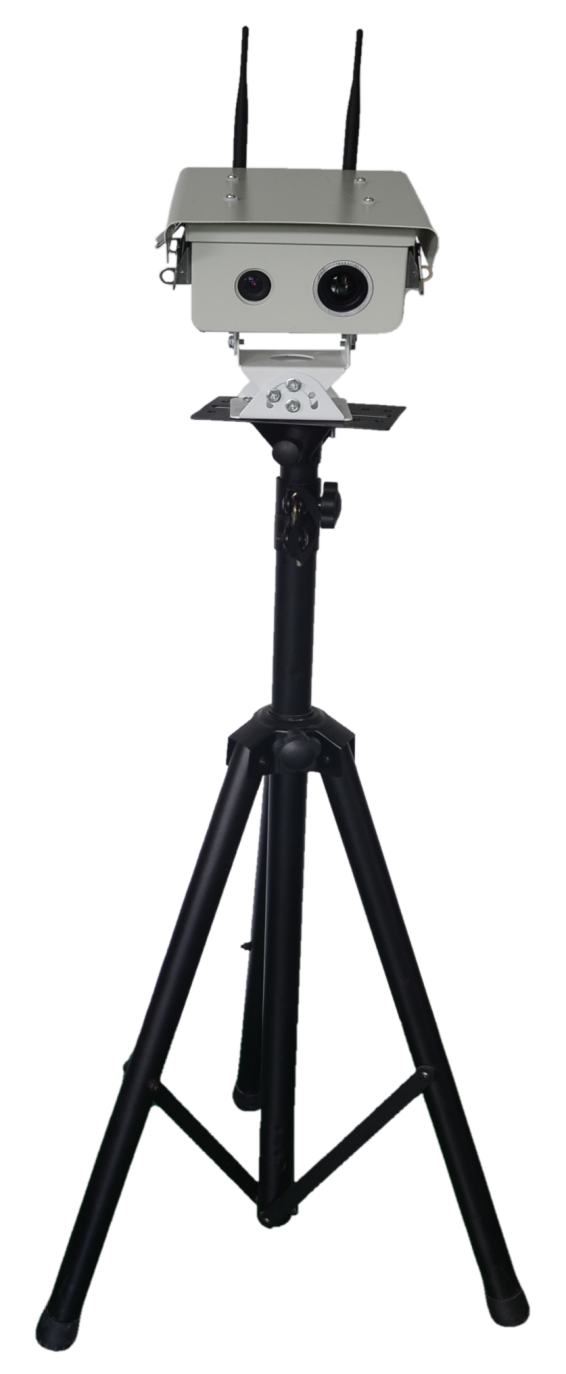

7.安装示意图

五、热像设备控制

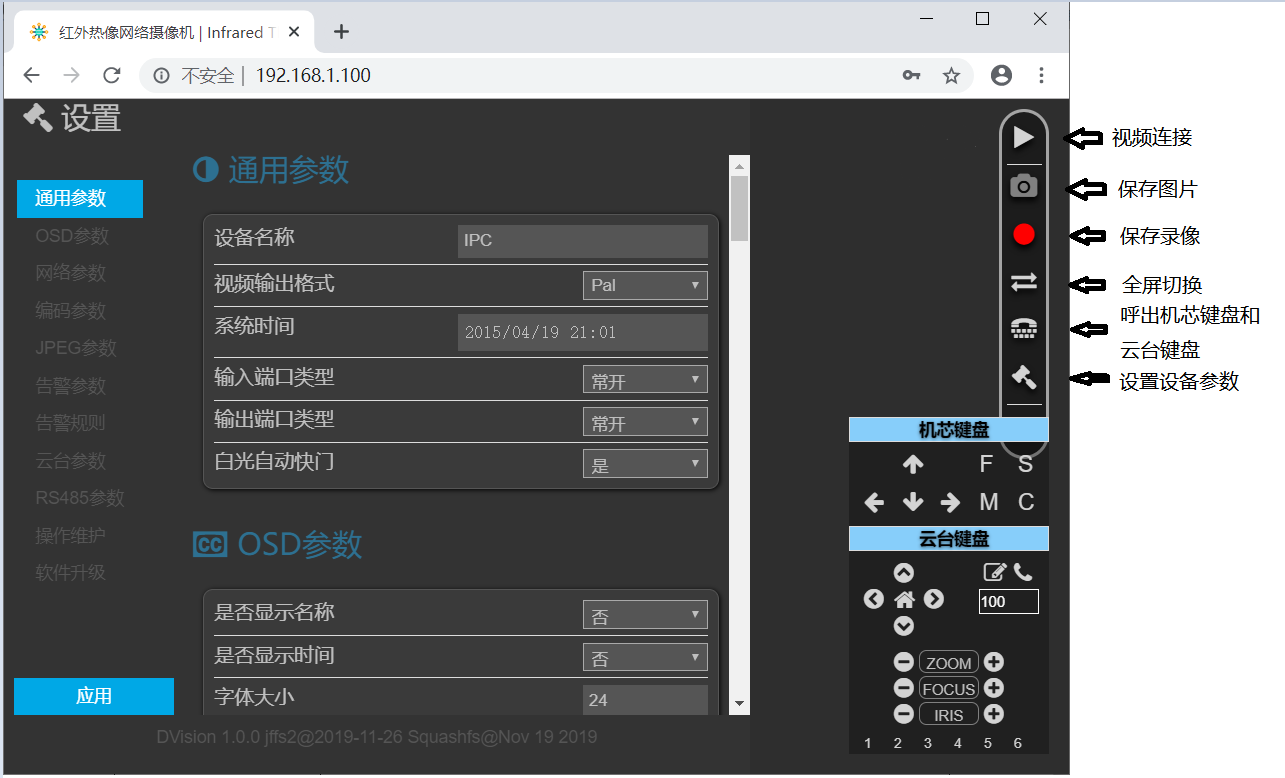

1.虚拟键盘控制

点击界面左边“设备控制键盘”，点击M 键切换画面模式，有单红外，融合，单可见光和画中画多种画面显示模式，点击向右箭头循环切换红外伪彩模式。
